Radio Modem

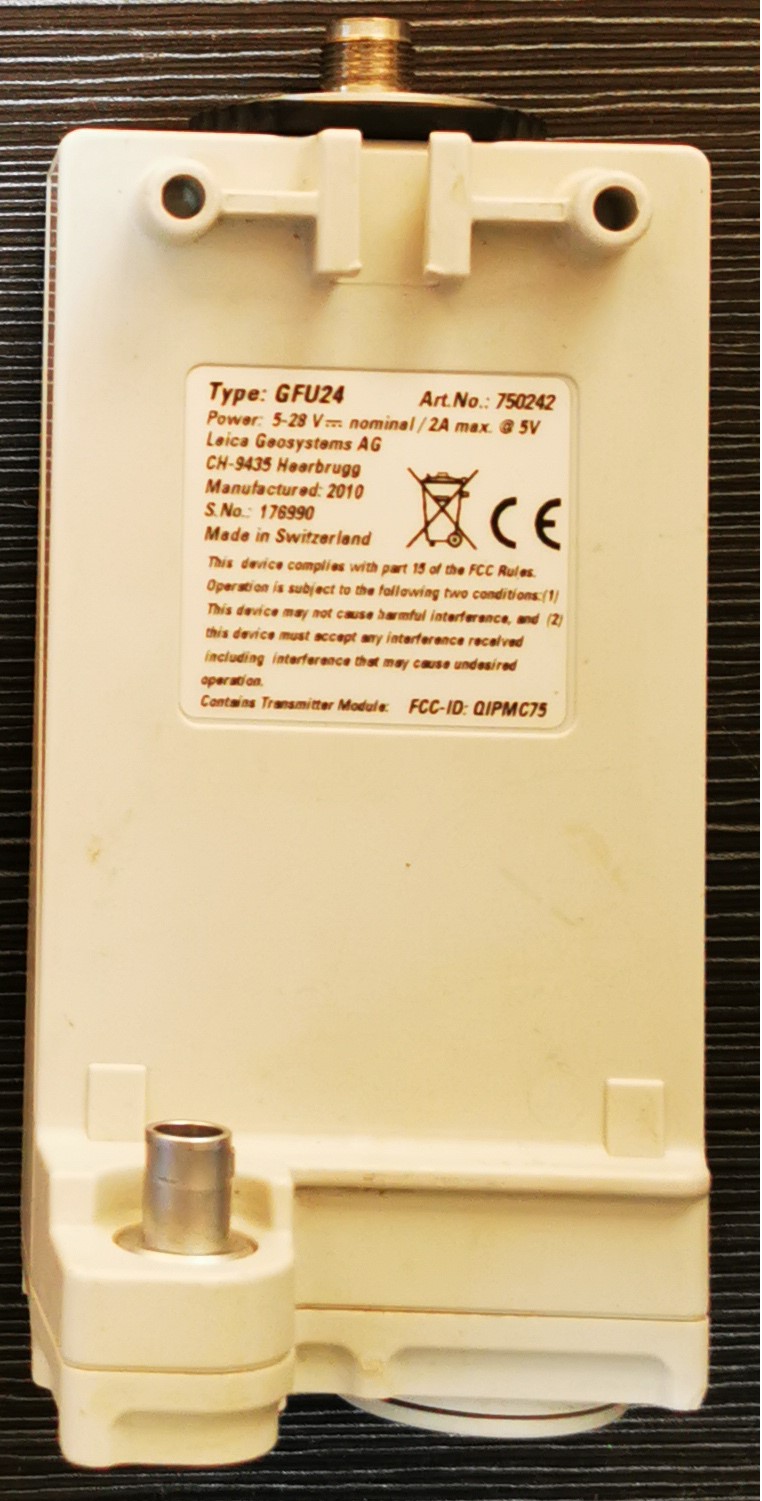

من إنتاج شركة Leica Geosystems، يحمل الطراز GFU24.

عبارة عن وحدة اتصال مدمجة (Communication Device) تُستخدم مع أجهزة مسح الأراضي من Leica (مثل محطات الـ GNSS أو أجهزة التوتال ستيشن من عائلة System 1200 وما بعدها).

دوره الأساسي هو نقل البيانات لاسلكياً بين المحطة الأساسية (Base) والجهاز المتحرك (Rover) في الميدان. وإليك تفاصيل ذلك:

  1. استقبال تصحيحات RTK: في أنظمة المسح الجغرافي الدقيقة، يحتاج الجهاز المتحرك إلى استقبال “تصحيحات” من المحطة الأساسية لتصحيح أخطاء إشارات الأقمار الصناعية والحصول على دقة تصل إلى السنتيمتر. هذا المودم هو المسؤول عن “استقبال” هذه البيانات الراديوية.

  2. الاتصال اللاسلكي: يقوم بتحويل الإشارات اللاسلكية التي يستقبلها عبر الهوائي (Antenna) إلى بيانات رقمية يفهمها جهاز استقبال الـ GNSS الخاص بك.

  3. العمل كوصلة (Link): يتم تركيبه في الفتحة المخصصة له في قاعدة أجهزة Leica، مما يجعله جزءاً لا يتجزأ من الجهاز ويغنيك عن استخدام كابلات خارجية معقدة.

  4. الطاقة: يعمل بجهد يتراوح بين 5 إلى 28 فولت.

  5. التصنيع: صُنع في سويسرا عام 2010.

  6. الوظيفة: يحتوي على وحدة إرسال واستقبال (Transmitter Module) مسؤولة عن إتمام الاتصال اللاسلكي.

Category:

Related products

  • أجهزة طبوغرافية

    Leica Geosystems

    هذه المكونات هي جزء من نظام مسح بنظام تحديد المواقع العالمي (GNSS/GPS):

    • وحدة التحكم (Controller): الجهاز الموجود في أسفل اليسار هو وحدة تحكم (Field Controller) من نوع Leica، تُستخدم لإدارة عمليات المسح وجمع البيانات في الميدان.

    • وحدة الاتصال (Radio/Modem): الجهاز الموجود في أسفل اليمين مكتوب عليه “GFU14_2″، وهو عبارة عن مودم راديوي يستخدم لاستقبال تصحيحات RTK من محطة أساسية لضمان دقة عالية في القياسات.

    • الهوائي (Antenna): الجزء الدائري ذو الإطار الأخضر هو هوائي GNSS المخصص لاستقبال إشارات الأقمار الصناعية.

    • حامل التثبيت (Mounting Bracket): الجزء العلوي الأيسر هو قاعدة تثبيت تُستخدم لتوصيل وحدة التحكم أو أجهزة أخرى بماسح الميدان (Pole).
