المتجر

Showing all 9 results

  • أجهزة طبوغرافية

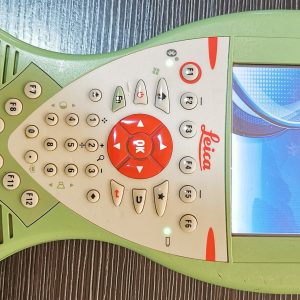

    Leica Viva

    يعمل هذا الجهاز بنظام تشغيل خاص بـ Leica يسمى SmartWorx Viva ( الإصدار v9.07).

    دوره:

    • التحكم: ضبط إعدادات جهاز الاستقبال (الروفر)، مثل اختيار نظام الإحداثيات (Coordinate System) والمشروع (Job) الذي تعمل عليه.

    • جمع البيانات: تسجيل النقاط المساحية (Survey Points) وتخزينها في ذاكرة الجهاز.

    • التوقيع (Stakeout): توجيه المساح للوصول إلى نقاط معينة على أرض الواقع بناءً على المخططات الهندسية.

    • إدارة المشاريع: يمكنك من خلاله إنشاء مشاريع جديدة، استيراد ملفات التصميم (مثل ملفات DXF أو DWG).

    Read more
  • أجهزة طبوغرافية

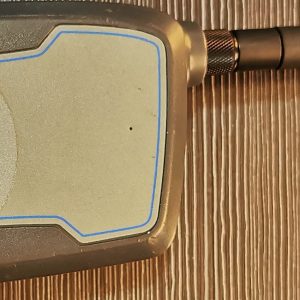

    External Radio Antenna

    الهوائي (Antenna): الجزء الأسود البارز، وهو المسؤول عن إرسال واستقبال إشارات الراديو (UHF) لنقل بيانات التصحيح (RTK) بين المحطة الأساسية (Base) والجهاز المتحرك (Rover).

    • واجهة المستخدم (Interface): يحتوي الجهاز على ثلاثة أزرار مع مؤشرات LED توضح حالة الجهاز:

      1. زر الراديو (أعلى): يتحكم في الاتصال اللاسلكي، والمصابيح الملونة فوقه تشير إلى حالة استقبال/إرسال الإشارة.

      2. زر البطارية (وسط): يعرض مستوى شحن البطارية؛ المصابيح الخضراء الثلاثة تشير إلى أن البطارية مشحونة جيداً.

      3. زر الطاقة (أسفل): للتشغيل والإيقاف، والمصباح الأخضر يشير إلى أن الجهاز يعمل حالياً.

    دوره في النظام:

    يعمل هذا الجهاز كـ “مُرسل/مستقبل بيانات لاسلكي مُصغر”. بدلاً من الاعتماد على مودم GFU24 الداخلي فقط، يتم استخدام هذا النوع من الهوائيات لـ:

    1. تحسين مدى الإشارة: الهوائي الخارجي يوفر كسباً (Gain) أفضل للإشارة، مما يساعد في تغطية مسافات أبعد في المواقع المفتوحة.

    2. تعزيز الاستقرار: في المناطق التي تعاني من ضعف في استقبال تصحيحات الـ RTK، يعمل هذا الهوائي على توفير اتصال أكثر استقراراً لضمان عدم انقطاع “دقة السنتيمتر” أثناء العمل.

    Read more
  • أجهزة طبوغرافية

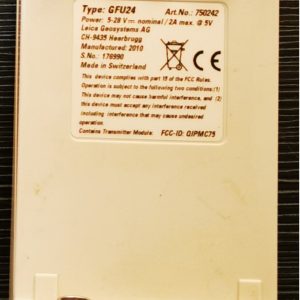

    Radio Modem

    من إنتاج شركة Leica Geosystems، يحمل الطراز GFU24.

    عبارة عن وحدة اتصال مدمجة (Communication Device) تُستخدم مع أجهزة مسح الأراضي من Leica (مثل محطات الـ GNSS أو أجهزة التوتال ستيشن من عائلة System 1200 وما بعدها).

    دوره الأساسي هو نقل البيانات لاسلكياً بين المحطة الأساسية (Base) والجهاز المتحرك (Rover) في الميدان. وإليك تفاصيل ذلك:

    1. استقبال تصحيحات RTK: في أنظمة المسح الجغرافي الدقيقة، يحتاج الجهاز المتحرك إلى استقبال “تصحيحات” من المحطة الأساسية لتصحيح أخطاء إشارات الأقمار الصناعية والحصول على دقة تصل إلى السنتيمتر. هذا المودم هو المسؤول عن “استقبال” هذه البيانات الراديوية.

    2. الاتصال اللاسلكي: يقوم بتحويل الإشارات اللاسلكية التي يستقبلها عبر الهوائي (Antenna) إلى بيانات رقمية يفهمها جهاز استقبال الـ GNSS الخاص بك.

    3. العمل كوصلة (Link): يتم تركيبه في الفتحة المخصصة له في قاعدة أجهزة Leica، مما يجعله جزءاً لا يتجزأ من الجهاز ويغنيك عن استخدام كابلات خارجية معقدة.

    4. الطاقة: يعمل بجهد يتراوح بين 5 إلى 28 فولت.

    5. التصنيع: صُنع في سويسرا عام 2010.

    6. الوظيفة: يحتوي على وحدة إرسال واستقبال (Transmitter Module) مسؤولة عن إتمام الاتصال اللاسلكي.

    Read more
  • أجهزة الكشف

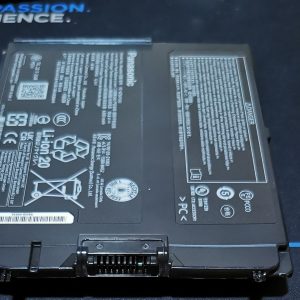

    Li-ion Battery Pack

    بطارية Panasonic FZ-VZSU1UU

    • رقم الموديل: FZ-VZSU1UU.

    • الجهد الاسمي: 10.8 فولت.

    • السعة: 6300 مللي أمبير/ساعة (68 واط/ساعة).

    • حد جهد الشحن: 12.6 فولت.

      دور هذه البطارية يتلخص في الآتي:

      1. توفير طاقة متنقلة (Power Supply)

      بما أنها تتمتع بسعة 6300 مللي أمبير وجهد 10.8 فولت، فهي مصممة لضمان تشغيل الأجهزة اللوحية (مثل Panasonic Toughpad FZ-G1) لساعات عمل طويلة بعيداً عن مصادر الكهرباء، وهو أمر حيوي جداً في الميدان.

      2. الحماية والاستمرارية (Rugged Reliability)

      تم تصميم هذه البطارية لتتحمل الظروف القاسية (الصدمات، الاهتزازات، درجات الحرارة المتفاوتة) التي قد تتعرض لها أثناء العمل في المواقع الخارجية.

      3. تكامل النظام (System Integration)

       تمد الجهاز الذي يتحكم في أجهزة الـ GPS  بالطاقة اللازمة لمعالجة البيانات .

    Read more
  • أجهزة طبوغرافية

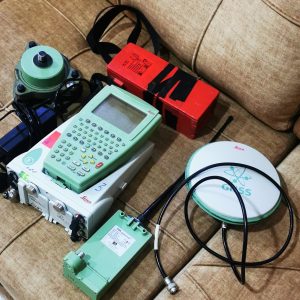

    Leica System 1200

    • وحدة الاستقبال الرئيسية (GNSS Receiver): الجهاز الأبيض الكبير الذي توضع فوقه وحدة التحكم (التي عليها الأزرار). هذا هو “عقل” النظام الذي يستقبل إشارات الأقمار الصناعية ويقوم بمعالجة البيانات.

    • البطارية الخارجية: الصندوق الأحمر الكبير هو بطارية خارجية (External Battery) لتزويد الجهاز بالطاقة لفترات عمل طويلة في الميدان.

    • قاعدة التثبيت (Tribrach): الجزء الأخضر الدائري الموجود في أعلى اليسار، يُستخدم لتثبيت الجهاز بدقة فوق نقطة المسح على الأرض (باستخدام حامل ثلاثي الأرجل).

    • راديو خارجي (Pacific Crest): الجهاز الصغير المكتوب عليه “PDL powered” هو مودم راديوي من نوع Pacific Crest، ويُستخدم لنقل تصحيحات RTK بين المحطة الأساسية (Base) والجهاز المتحرك (Rover).

    بشكل عام، هذا النظام يُستخدم في:

    1. الرفع المساحي (Surveying): تحديد إحداثيات النقاط بدقة تصل إلى مليمترات.

    2. التوقيع المساحي (Stakeout): تحديد مواقع معينة على الأرض بناءً على مخططات هندسية.

    3. الأعمال الطبوغرافية: إنشاء خرائط دقيقة للمواقع.

    Read more
  • أجهزة طبوغرافية

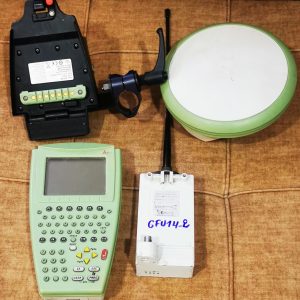

    Leica Geosystems

    هذه المكونات هي جزء من نظام مسح بنظام تحديد المواقع العالمي (GNSS/GPS):

    • وحدة التحكم (Controller): الجهاز الموجود في أسفل اليسار هو وحدة تحكم (Field Controller) من نوع Leica، تُستخدم لإدارة عمليات المسح وجمع البيانات في الميدان.

    • وحدة الاتصال (Radio/Modem): الجهاز الموجود في أسفل اليمين مكتوب عليه “GFU14_2″، وهو عبارة عن مودم راديوي يستخدم لاستقبال تصحيحات RTK من محطة أساسية لضمان دقة عالية في القياسات.

    • الهوائي (Antenna): الجزء الدائري ذو الإطار الأخضر هو هوائي GNSS المخصص لاستقبال إشارات الأقمار الصناعية.

    • حامل التثبيت (Mounting Bracket): الجزء العلوي الأيسر هو قاعدة تثبيت تُستخدم لتوصيل وحدة التحكم أو أجهزة أخرى بماسح الميدان (Pole).

    Read more
  • Placeholder
    أجهزة الكشف

    carnet terrain leica

     Read more
  • أجهزة طبوغرافية

    station topographique robotisé Trimble 5600

    محطة مساحية متطورة تدمج بين تقنيات قياس الزوايا يعتبر نظام Trimble 5600 محطة مساحية ذكية مصممة لتمكين مساح واحد فقط من إنجاز العمل الميداني بالكامل، حيث يلغي الحاجة لوجود مساعد بجانب الجهاز بفضل تقنيات التحكم عن بُعد.

    المميزات الرئيسية للنظام

    • العمل الآلي (Robotic Operation): يتيح الجهاز للمساح التحكم الكامل في المحطة من نقطة الرصد (العاكس) باستخدام وحدة تحكم لاسلكية، مما يوفر الوقت والجهد.
    • تقنية التتبع التلقائي (Autolock): يتميز النظام بقدرة فائقة على قفل الشعاع على العاكس وتتبعه بدقة حتى أثناء الحركة، مما يسهل عمليات الرفع المساحي السريع.
    • التصميم القابل للتطوير: تم تصميم سلسلة 5600 بمرونة عالية، حيث يمكن للمستخدمين اختيار المكونات التي تناسب احتياجاتهم الخاصة، سواء للعمل التقليدي أو الآلي بالكامل.
    • الدقة والموثوقية: يشتهر هذا النظام بالدقة الهندسية العالية في قياس الزوايا والمسافات، وهو مصمم لتحمل ظروف العمل الميدانية القاسية.

    بفضل قدرته على التتبع الآلي، يلعب Trimble 5600 دوراً محورياً في:

    • تسريع عمليات الرفع الطبوغرافي للمساحات الكبيرة.
    • دقة التوقيع المساحي للمشاريع الإنشائية حيث يحتاج المساح للتحرك بحرية في الموقع.
    • تحسين إنتاجية الفرق المساحية عبر تقليل الاعتماد على الأيدي العاملة في الميدان.
    Read more
  • أجهزة الكشف

    gC.A.T4+Genny4

    للكشف عن الشبكات والقنوات الباطنية

    utilisé pour localiser les câbles et les conduites enterrés

    نظام C.A.T4 و Genny4 هو أحد أكثر الأنظمة تطوراً وشهرة عالمياً في مجال الكشف عن المرافق الموجودة تحت الأرض (كابلات الكهرباء، خطوط الاتصالات، أنابيب المياه والغاز)،. يُستخدم هذا النظام بشكل أساسي من قبل فرق الحفر والإنشاءات لضمان السلامة وتجنب إتلاف البنية التحتية تحت الأرض

    مكوناته:

    1. جهاز C.A.T4 (Cable Avoidance Tool): هو “جهاز الاستقبال”. وظيفته الأساسية هي اكتشاف الإشارات الكهرومغناطيسية الموجودة تحت الأرض. يأتي في عدة طرازات، منها الـ gC.A.T4+ الذي يتميز بوجود تقنية تتبع المواقع (GPS/GNSS) وتسجيل البيانات (Data Logging).
    2. جهاز Genny4: هو “جهاز الإرسال”. يقوم بإرسال إشارة خاصة عبر الكابلات أو الأنابيب المدفونة (حتى غير الموصلة للكهرباء مثل البلاستيك أو السيراميك باستخدام ملحقات خاصة)، لكي يتمكن جهاز الـ C.A.T4 من تتبعها بدقة.



    Read more
