External Radio Antenna

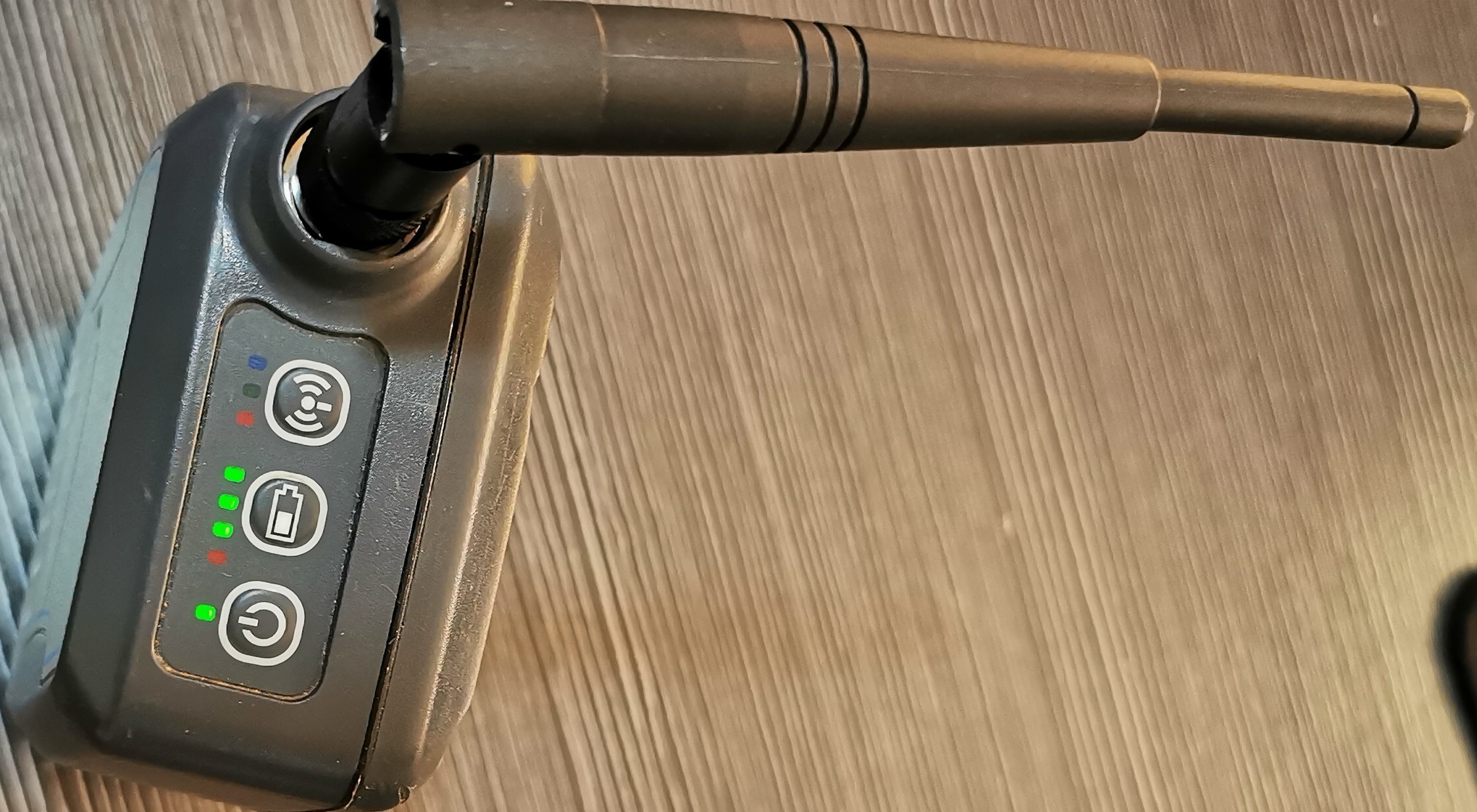

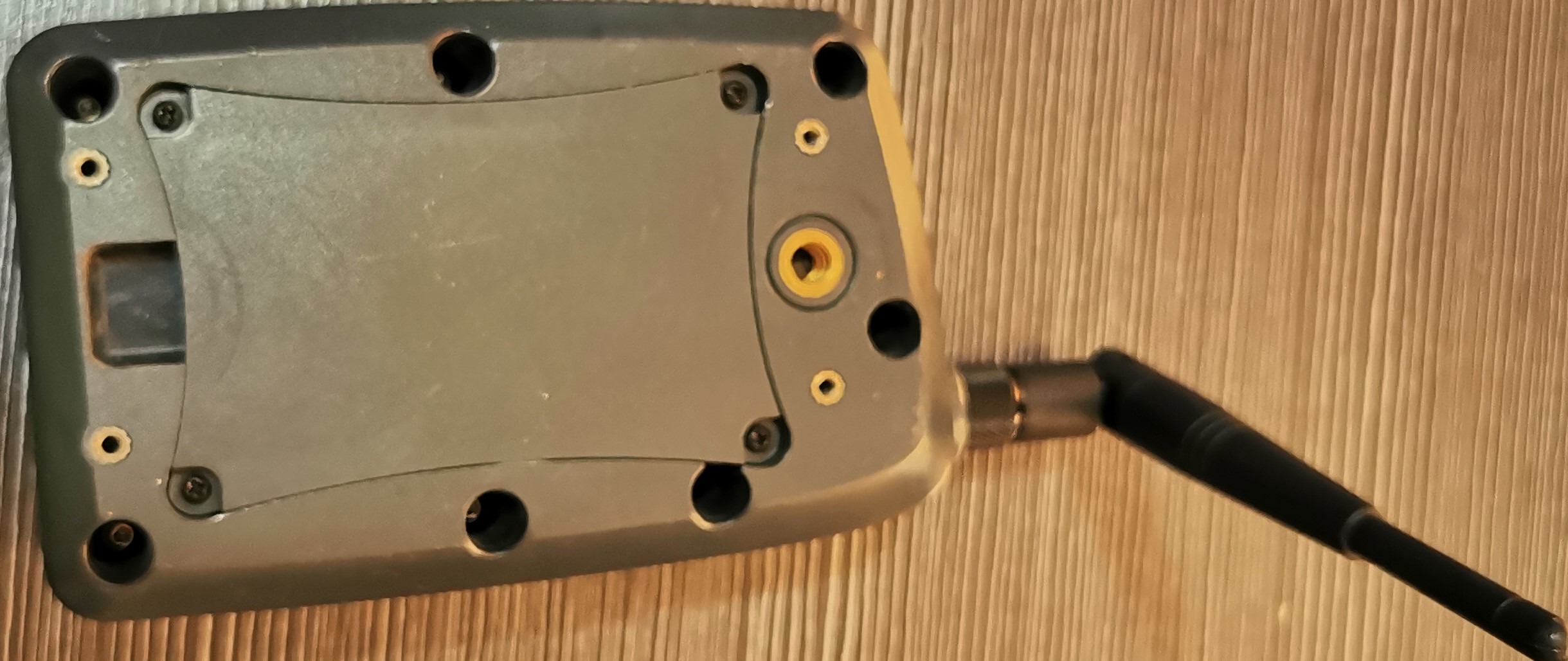

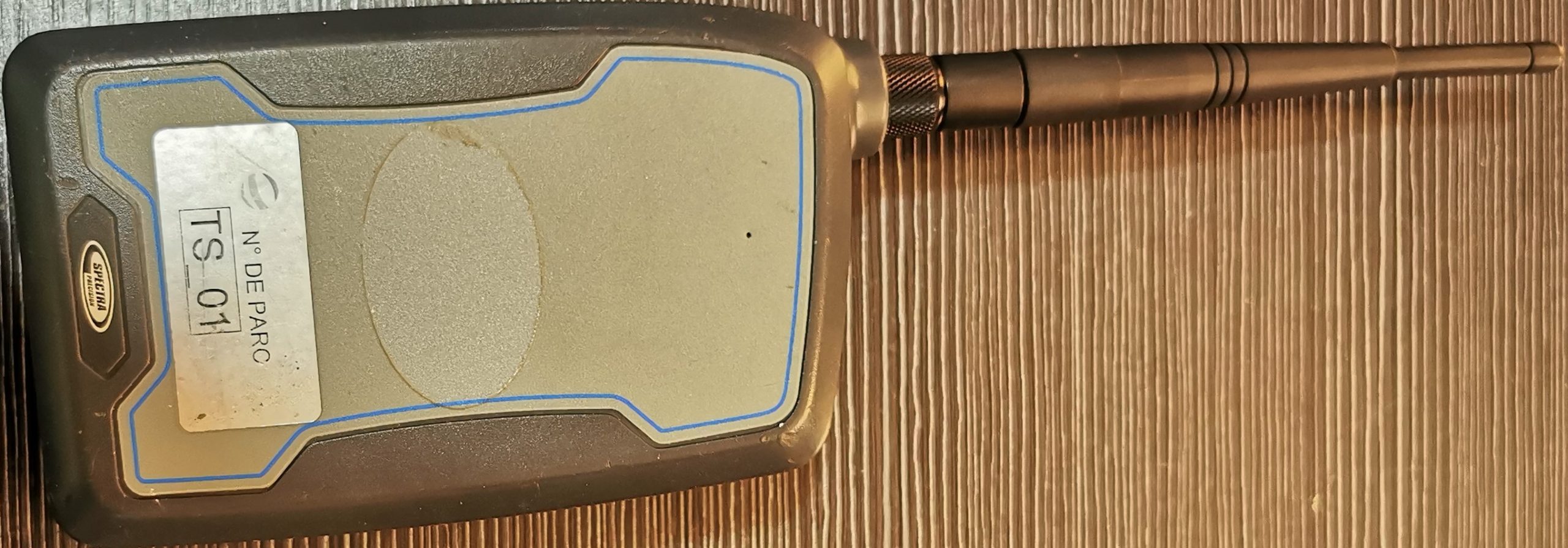

الهوائي (Antenna): الجزء الأسود البارز، وهو المسؤول عن إرسال واستقبال إشارات الراديو (UHF) لنقل بيانات التصحيح (RTK) بين المحطة الأساسية (Base) والجهاز المتحرك (Rover).

  • واجهة المستخدم (Interface): يحتوي الجهاز على ثلاثة أزرار مع مؤشرات LED توضح حالة الجهاز:

    1. زر الراديو (أعلى): يتحكم في الاتصال اللاسلكي، والمصابيح الملونة فوقه تشير إلى حالة استقبال/إرسال الإشارة.

    2. زر البطارية (وسط): يعرض مستوى شحن البطارية؛ المصابيح الخضراء الثلاثة تشير إلى أن البطارية مشحونة جيداً.

    3. زر الطاقة (أسفل): للتشغيل والإيقاف، والمصباح الأخضر يشير إلى أن الجهاز يعمل حالياً.

دوره في النظام:

يعمل هذا الجهاز كـ “مُرسل/مستقبل بيانات لاسلكي مُصغر”. بدلاً من الاعتماد على مودم GFU24 الداخلي فقط، يتم استخدام هذا النوع من الهوائيات لـ:

  1. تحسين مدى الإشارة: الهوائي الخارجي يوفر كسباً (Gain) أفضل للإشارة، مما يساعد في تغطية مسافات أبعد في المواقع المفتوحة.

  2. تعزيز الاستقرار: في المناطق التي تعاني من ضعف في استقبال تصحيحات الـ RTK، يعمل هذا الهوائي على توفير اتصال أكثر استقراراً لضمان عدم انقطاع “دقة السنتيمتر” أثناء العمل.

Category:

Related products

  • أجهزة طبوغرافية

    Leica Viva

    يعمل هذا الجهاز بنظام تشغيل خاص بـ Leica يسمى SmartWorx Viva ( الإصدار v9.07).

    دوره:

    • التحكم: ضبط إعدادات جهاز الاستقبال (الروفر)، مثل اختيار نظام الإحداثيات (Coordinate System) والمشروع (Job) الذي تعمل عليه.

    • جمع البيانات: تسجيل النقاط المساحية (Survey Points) وتخزينها في ذاكرة الجهاز.

    • التوقيع (Stakeout): توجيه المساح للوصول إلى نقاط معينة على أرض الواقع بناءً على المخططات الهندسية.

    • إدارة المشاريع: يمكنك من خلاله إنشاء مشاريع جديدة، استيراد ملفات التصميم (مثل ملفات DXF أو DWG).

    Read more
  • أجهزة طبوغرافية

    Leica System 1200

    • وحدة الاستقبال الرئيسية (GNSS Receiver): الجهاز الأبيض الكبير الذي توضع فوقه وحدة التحكم (التي عليها الأزرار). هذا هو “عقل” النظام الذي يستقبل إشارات الأقمار الصناعية ويقوم بمعالجة البيانات.

    • البطارية الخارجية: الصندوق الأحمر الكبير هو بطارية خارجية (External Battery) لتزويد الجهاز بالطاقة لفترات عمل طويلة في الميدان.

    • قاعدة التثبيت (Tribrach): الجزء الأخضر الدائري الموجود في أعلى اليسار، يُستخدم لتثبيت الجهاز بدقة فوق نقطة المسح على الأرض (باستخدام حامل ثلاثي الأرجل).

    • راديو خارجي (Pacific Crest): الجهاز الصغير المكتوب عليه “PDL powered” هو مودم راديوي من نوع Pacific Crest، ويُستخدم لنقل تصحيحات RTK بين المحطة الأساسية (Base) والجهاز المتحرك (Rover).

    بشكل عام، هذا النظام يُستخدم في:

    1. الرفع المساحي (Surveying): تحديد إحداثيات النقاط بدقة تصل إلى مليمترات.

    2. التوقيع المساحي (Stakeout): تحديد مواقع معينة على الأرض بناءً على مخططات هندسية.

    3. الأعمال الطبوغرافية: إنشاء خرائط دقيقة للمواقع.

    Read more
  • أجهزة طبوغرافية

    Radio Modem

    من إنتاج شركة Leica Geosystems، يحمل الطراز GFU24.

    عبارة عن وحدة اتصال مدمجة (Communication Device) تُستخدم مع أجهزة مسح الأراضي من Leica (مثل محطات الـ GNSS أو أجهزة التوتال ستيشن من عائلة System 1200 وما بعدها).

    دوره الأساسي هو نقل البيانات لاسلكياً بين المحطة الأساسية (Base) والجهاز المتحرك (Rover) في الميدان. وإليك تفاصيل ذلك:

    1. استقبال تصحيحات RTK: في أنظمة المسح الجغرافي الدقيقة، يحتاج الجهاز المتحرك إلى استقبال “تصحيحات” من المحطة الأساسية لتصحيح أخطاء إشارات الأقمار الصناعية والحصول على دقة تصل إلى السنتيمتر. هذا المودم هو المسؤول عن “استقبال” هذه البيانات الراديوية.

    2. الاتصال اللاسلكي: يقوم بتحويل الإشارات اللاسلكية التي يستقبلها عبر الهوائي (Antenna) إلى بيانات رقمية يفهمها جهاز استقبال الـ GNSS الخاص بك.

    3. العمل كوصلة (Link): يتم تركيبه في الفتحة المخصصة له في قاعدة أجهزة Leica، مما يجعله جزءاً لا يتجزأ من الجهاز ويغنيك عن استخدام كابلات خارجية معقدة.

    4. الطاقة: يعمل بجهد يتراوح بين 5 إلى 28 فولت.

    5. التصنيع: صُنع في سويسرا عام 2010.

    6. الوظيفة: يحتوي على وحدة إرسال واستقبال (Transmitter Module) مسؤولة عن إتمام الاتصال اللاسلكي.

    Read more
